Autor Tema: Mesa de vacio  (Leído 8452 veces)

Desconectado Santiago

  • Global Moderator
  • Gurú
  • ***
  • Join Date: Oct 2009
  • Mensajes: 3955
  • Ubicación: El Molar-Madrid
Mesa de vacio
« en: 22 Agosto 2014, 10:23 »
Pongo este proyecto que tenia muchas ganas de hacerlo hace tiempo, de vez en cuando tengo que mecanizar chapa de 3mm o 4 y es una tarea grande tener que sujetarla,

En la ultima feria de metalmadrid, tenian una expuesta y me comentaron que la gente se la hace y la verdad es que es muy sencilla, consiste en una cuadricula y tienes que poner una goma del tamaño de la pieza para sujetarla, asi que me he hecho una mesita de vacio para sujetar las piezas, un video de youtube donde sale una profesional y el proceso,

http://youtu.be/4kulIvHcj1k

Los del video tienen mesas como las que me he hecho por unos 80 euros, por lo que no merece mucho la pena hacerla, para mi a sido una practica.

lo mas importante es la bomba, yo tengo una Becker , cuanto mayor es la superficie de contacto mayor es la absorcion.

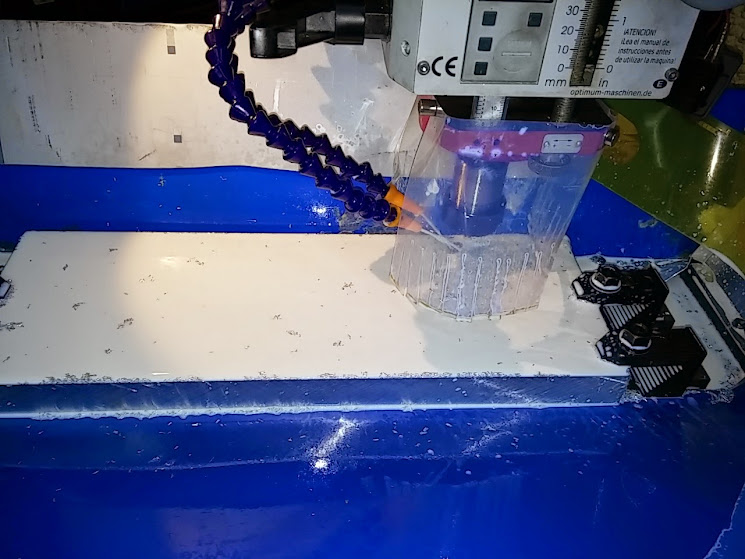

La primera version tenia cuadrados de 15 por 15 y el hueco 3x3mm






le he montado unos helicoil para sujetar con tornilleria

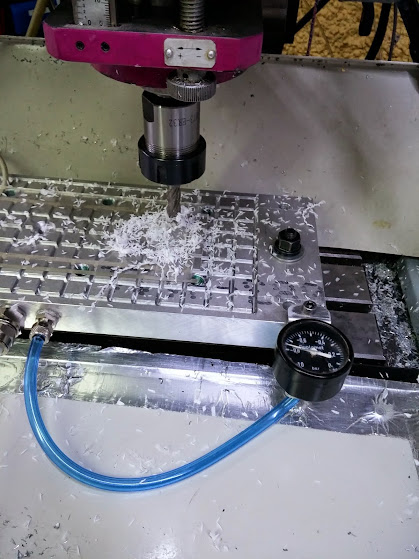

Los primeros mecanizados fueron nefastos, no se sujetaba nada,  probe con junta torica, con goma, al final mirando por la red vi que el ancho del canal era mayor que la profundidad, asi que monte otra vez la mesa y realice el fresado a 4mm y 3 de profundidad, le he hecho unos agujeros roscados en la entrada del aire y del indicador de presion, para poder meter un tornillo y que al guardarlo no se llene de porqueria.



El resultado es mucho mejor ahora haciendo fuerza no puedo mover la pieza, lo suyo es usar hilo de neopreno, pero yo estoy usando un  hilo de goma esponjosa que sale a menos de un euro el metro y funciona perfectamente.

Aunque tengo pendiente comprar el neopreno para ver si va mejor.







he realizado un par de fresados pasadas de 2mm y un circulo y no se ha movido nada. Tengo que probar con alumninio.


« última modificación: 22 Agosto 2014, 11:03 por Santiago »
Emco Maximat Mento10, Fresadora BF30 CNC,sierra de cinta femi 780 y muchas ganas de arrancar viruta

borondes2010

  • Visitante
Re:Mesa de vacio
« Respuesta #1 en: 22 Agosto 2014, 10:33 »
Te a quedado muy guapa..ves el CNC es una pasada .ereselmejor .palmas .bien .brinda

Desconectado Santiago

  • Global Moderator
  • Gurú
  • ***
  • Join Date: Oct 2009
  • Mensajes: 3955
  • Ubicación: El Molar-Madrid
Re:Mesa de vacio
« Respuesta #2 en: 22 Agosto 2014, 11:04 »
tienes razon Michel, ahora estoy pensando en la v3, anclado de la columna a la pared :)
Emco Maximat Mento10, Fresadora BF30 CNC,sierra de cinta femi 780 y muchas ganas de arrancar viruta

borondes2010

  • Visitante
Re:Mesa de vacio
« Respuesta #3 en: 22 Agosto 2014, 11:10 »
Hombre..la V3 deberia ser hacer refuerzos de acero en condiciones al estilo WELLS ;) ya sabes que yo siempre pienso con concepto 100% RURAL .brinda

Desconectado FIJO

  • Maestro
  • *****
  • Join Date: Abr 2013
  • Mensajes: 657
  • Ubicación: ALICANTE
Re:Mesa de vacio
« Respuesta #4 en: 22 Agosto 2014, 23:25 »
Buen trabajo, la mejor opcion para chapas de 2 o 3 mm


saludos

EDITO: algún link a la pagina donde dicen que las tienen a 80 euros mas o menos??
Router cnc 650x350 Home made ; Torno paralelo PINACHO;  Fresadora KONDIA; Tig, Hilo; Lijadoras Varias; GANG TOOL CNC LATHE Home made http://foro.metalaficion.com/index.php?topic=17817.0

Desconectado MONTORO

  • Gurú
  • ******
  • Join Date: Dic 2009
  • Mensajes: 1161
  • Ubicación: Toledo
Re:Mesa de vacio
« Respuesta #5 en: 23 Agosto 2014, 00:35 »
La verdad que son muy útiles para pequeños espesores, otra cosa mas para fabricarme algún día  .bien

No se si te vale esto Fijo.

http://www.vakuumtisch.de/index.php?page=categorie&cat=47
« última modificación: 23 Agosto 2014, 00:43 por MONTORO »
Torno optimum 280 x 700 , fresadora bf 20L trifásica, sierra de cinta MG 115 y CNC chesnut evolution.

Desconectado wels

  • Gurú
  • ******
  • Join Date: Abr 2012
  • Mensajes: 1287
  • Ubicación: Guadalajara
Re:Mesa de vacio
« Respuesta #6 en: 23 Agosto 2014, 01:10 »
tornos Optimum D240 500G Emco Compact 5  Fresadora BF20 Sierra de cinta Femi 780P y cacharros varios

Desconectado FIJO

  • Maestro
  • *****
  • Join Date: Abr 2013
  • Mensajes: 657
  • Ubicación: ALICANTE
Re:Mesa de vacio
« Respuesta #7 en: 23 Agosto 2014, 11:21 »
Muchas gracias a los dos, me pongo a la tarea, tienen cosas muy interesantes.
Ahora otra pregunta, que tipo de bombas de vacio se usan? Las que hay en ebay ponen para aire acondicionado. Alguna me recomendais?
Gracias nuevamente.
Saludos
Router cnc 650x350 Home made ; Torno paralelo PINACHO;  Fresadora KONDIA; Tig, Hilo; Lijadoras Varias; GANG TOOL CNC LATHE Home made http://foro.metalaficion.com/index.php?topic=17817.0

Desconectado Santiago

  • Global Moderator
  • Gurú
  • ***
  • Join Date: Oct 2009
  • Mensajes: 3955
  • Ubicación: El Molar-Madrid
Re:Mesa de vacio
« Respuesta #8 en: 09 Septiembre 2014, 19:56 »
Hay un tipo de bomba que he visto, que usan el aire comprimido del compresor para hacer el vacio, otros usan aspiradoras, es importante la base que se quiera agarrar, en mi mesa piezas de aluminio de 70 x 70mm por ejemplo, no las sujeta bien, al fresar se pira, tengo que fresar algo (el dia que tenga tiempo) en aluminio.
Emco Maximat Mento10, Fresadora BF30 CNC,sierra de cinta femi 780 y muchas ganas de arrancar viruta

Desconectado supercanii

  • Ayudante
  • **
  • Join Date: Nov 2012
  • Mensajes: 78
  • Ubicación: Vic - Barcelona
Re:Mesa de vacio
« Respuesta #9 en: 10 Septiembre 2014, 23:35 »
Hay un tipo de bomba que he visto, que usan el aire comprimido del compresor para hacer el vacio, otros usan aspiradoras, es importante la base que se quiera agarrar, en mi mesa piezas de aluminio de 70 x 70mm por ejemplo, no las sujeta bien, al fresar se pira, tengo que fresar algo (el dia que tenga tiempo) en aluminio.

Como le comentaba a santiago por MP yo estoy haciendo pruebas con una bomba de las que usan los frigoristas... no es una maravilla es de 2CFM pero como es prestada tampoco voy a ir con exigencias...  ;)

Las pruebas que he hecho por ahora me dan muy buenas espina, aún no he fresado nada, pero el agarre del material con la "vacuum clamp" es muy bueno, hasta usando un tablero de DM de 3mm en medio a modo de martir si la pieza a mecanizar es lisa queda bien agarrada.


esta fue la primer prueba y el canal no era el ideal pero funcionó bien

Estoy usando cordón de "esponjoso", cuando fuí a la tienda a comprarlo también estuve viendo el cordón de neopreno pero el que tenían (no se si todos son iguales) era muy duro y me daba la impresión de que no llegaría a sellar bien si el material tuviese alguna pequeña irregularidad, igual me equivoco o no era el adecuado (cosas de novato)

a ver si en esta semana termino una mesa más grande y con materiales en condiciones porque, como la tengo ahora es una chapuza y hay fugas y pierde vació.
Tengo que ver en el pueblo donde encontrar racores rápidos de esos estilo "festo", llaves de paso y demás cosillas...

Más ideas de mesas de vacio y materiales de bajo "coste".

https://www.youtube.com/watch?v=n8nyMEW2h7w

https://www.youtube.com/watch?v=MR-WS8CUHrs

https://www.youtube.com/watch?v=7TWUnJL_364

Saludos,
Sergio.

Desconectado frajagal

  • Oficial de 1ª
  • ****
  • Join Date: Oct 2010
  • Mensajes: 488
  • Ubicación: Córdoba-España
Re:Mesa de vacio
« Respuesta #10 en: 11 Septiembre 2014, 07:27 »
El ultimo es es el que mas me ha gustado por su simplicidad, me imagino que comprando planchas de goma de 1mm se podria conseguir el efecto.

Un saludo

borondes2010

  • Visitante
Re:Mesa de vacio
« Respuesta #11 en: 11 Septiembre 2014, 08:32 »
A mi me gusta muchisimo esta que e visto .baba .baba

https://www.youtube.com/watch?v=xr3lfAvQuJs

Desconectado jmllosa

  • Gurú
  • ******
  • Join Date: Dic 2011
  • Mensajes: 2596
  • Ubicación: Benetusser, Valencia
Re:Mesa de vacio
« Respuesta #12 en: 11 Septiembre 2014, 10:02 »
coincido con Michel, oftias como mola, ya estoy dandole vueltas a ver como me lo fabrico, jijij, porque no consigo encontrar lo que vale el invento, pero seguro que de barato na de na, jejeje. .ereselmejor
Fresadora Kondia Powermill K76 CnC, torno pinacho S94 CnC, grabadora Láser 40W CO2 y cacharros variados. Fresadora CNC Made in Yo mismo "R.O.B 2.0" http://foro.metalaficion.com/index.php?topic=21683.0 , Torno HBM 360x1000, Taladro fresador HMB 40-A

Desconectado carlinos

  • Gurú
  • ******
  • Join Date: May 2012
  • Mensajes: 1372
  • Ubicación: ASTURIAS
Re:Mesa de vacio
« Respuesta #13 en: 11 Septiembre 2014, 12:09 »
Yo también tengo que hacer algo de eso y me gusta el modelo que funciona por venturi. Te ahorras la bomba de vacio, espacio e instalación eléctrica.
