Plato desplazable, para torno y fresadora
« en: 27 Agosto 2014, 01:11 »
Hola. Desde que vi este invento que mostró Taladrino en el foro, me puse a darle vueltas al coco a ver si sería capaz de hacerme algo similar.

Además, coincidió que, desde que compré una galleta de 150mm de diámetro y 50mm de espesor para hacer una polea para el torno, como donde la compré me vendían un mínimo de cada tipo, tenía tres rodajas del mismo diámetro y de espesores 3cm, 3cm y 2cm, que "para algo me servirán". Y mira tú por donde...

Así que me he puesto con ello.

La idea es montar un plato compuesto de tres discos, enganchados dos a dos mediante unas guías en cola de milano. Uno de ellos, el izquierdo, estará cogido por las garras exteriores del plato de tres garras del torno (o del cabezal divisor de la fresadora). El disco central estará entre el izquierdo y el derecho, que será el más exterior, al que se sujetará la pieza a mecanizar.

Cada plato será desplazable respecto del que tenga a su izquierda, deslizando por las guías en cola de milano. Este desplazamiento será controlado por un husillo hecho a partir de varilla roscada métrica 10, que montado en el disco que tenga la cola de milano hembra, actuará sobre un dado-tuerca atornillado al otro disco contiguo. El husillo asomará por los dos extremos, teniendo en uno de ellos, un remate que consistirá en la cabeza de un tornillo allen, de forma que desde el exterior se le pueda hacer girar con la llave allen correspondiente.

Vamos, lo mismo que en el invento que mostró Taladrino.

Bueno, pues manos a la obra.

Empiezo con las tres galletas con las que voy a hacer el invento. La que está encima, la más delgada, ya la usé como plato de arrastre para el disco y otras piezas del freno que le hice al torno, por eso aparece ya torneada y con cinco taladros roscados:

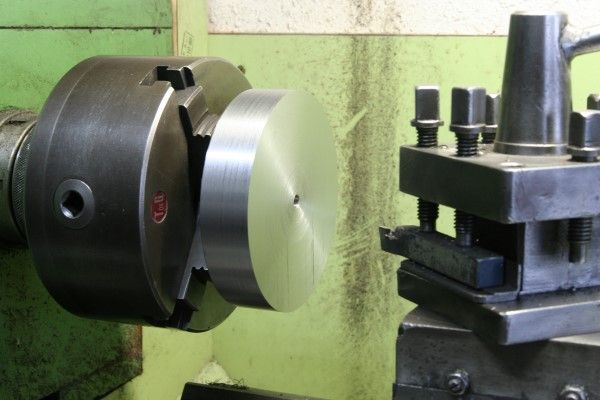

Para tornear las otras dos, empiezo por "pasarles" el taladro central de la ya torneada:



En estas otras dos, completo el taladro a 8,5 mm y lo rosco a M-10, para montarlas en el plato de tres garras, atornilladas a un tornillo M-10 sujeto por las garras, de forma que queden apretadas contra la cara frontal de las garras. En este montaja, con pasadas finas, refrento la cara exterior y cilindro el borde:



Luego desmonto, pongo las garras exteriores, vuelta a la galleta y refrento la otra cara:



A los discos de 3cm (en realidad unos 33 mm cada uno), los adelgazo un poco, dejándolos a 29 mm el izquierdo y a 30 el central. El derecho se queda como está, algo menos de 23 mm.

El diámetro de los tres discos queda de 148,4mm.

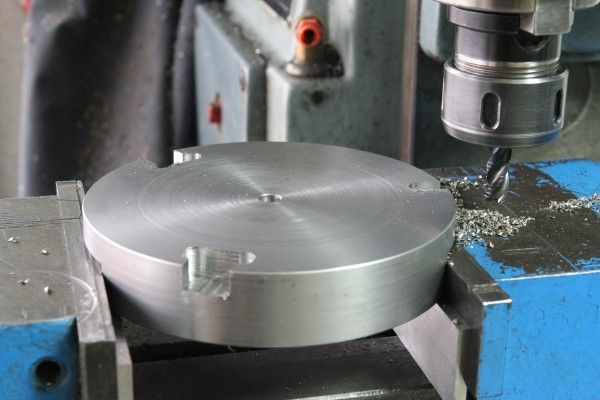

Empiezo por el izquierdo. Le hago unos planos que quedarán en su parte derecha y que me sirven para cogerlo bien en la mordaza de la fresadora:



Y luego le hago tres cajeados, que servirán para cogerlo con las garras exteriores del plato del cabezal divisor de la fresadora, que como es más pequeño que el del torno (125mm en lugar de los 190 del del torno), no da para agarrar el disco tal cual:



La superficie interior de estos cajeados, para que quede cilíndrica, con la mordaza montada sobre su base giratoria (que uso muy raramente), una vez bien centrada (coincidiendo su centro de giro con el del disco), aflojo los dos tornillos que inmovilizan su giro y uso la mordaza un poco a lo bestia, como si fuese una mesa rotativa. Todo ello con el máximo cuidado:



Luego preparo, partiendo de pletina calibrada de 16x30, un par de dados de 16x30x13,5, que van a ser las tuercas de las que tirarán los husillos. En la fresadora les hago los 6 taladros que llevará cada una, aprovechando la precisión que dan los nonios de la mesa:

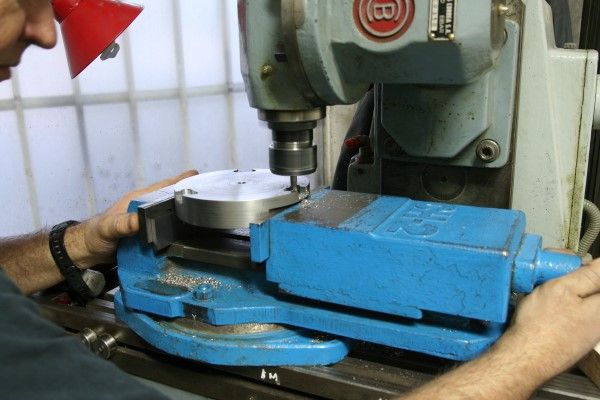

Y empiezo el vaciado de los discos extremos (el izquierdo y derecho, haciendo el canal en el que se moverá la tuerca del husillo. Y lo mismo con unos planos cerca del borde. Un verdadero rollo: pasada para aquí, pasada para alla, dale que te pego a sacar viruta:

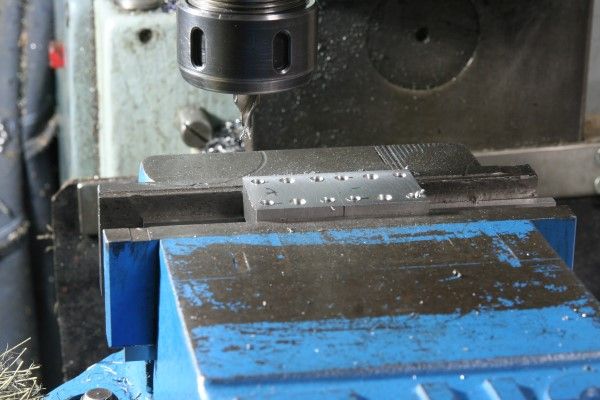

Y aprovecho para "puntear" los taladros que permitirán meter los tornillos, en el montaje final, que atornillarán las dos tuercas al disco central:

.

En un invento de este tipo, hay que estudiar muy bien como se monta y desmonta, porque unas piezas impiden el acceso a otras. Por ejemplo: las dos tuercas quedarán ocultas y no hay manera de llegar a ellas y aotornillarlas, si no se hacen estos taladros para meter luego (o sacar, al desmontar) los tornillos.

Un pequeño cajeado, 1,5 mm más profundos, en los extremos del canal central, para dejar sitio a unas cilindros de bloqueo: unos pequeños cilindros, de unos 9 mm de largo y 15 de diámetro que irán roscados en el husillo y sujetos a él mediante pasadores cónicos, de forma que impidan el desplazamiento axial del husillo, que solo podrá girar, tirando o empujando la tuerca atornillada al disco vecino:

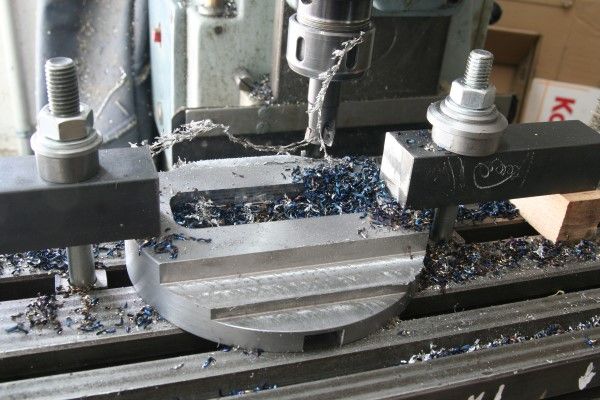

Otra panzada a sacar viruta con el disco derecho:

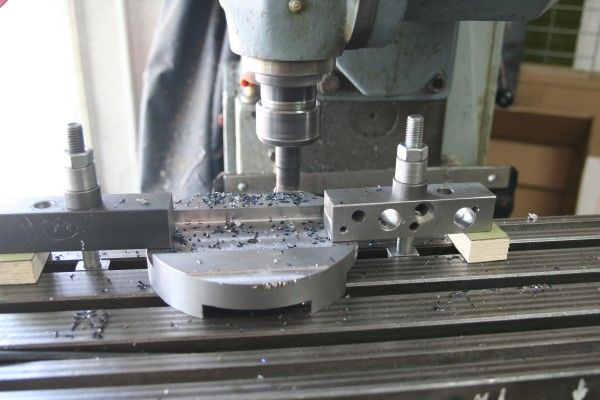

Y lo mismo con el disco central, que será el que tenga las colas de milano hembras, en direcciones perpendiculares:



Y por aquí me llego.

Próximamente lo más difícil: el fresado de las guías en cola de milano, para lo que usaré la fresa que fabriqué hace unos días.

A ver qué tal se porta...

(continuará)
