NUEVO PROYECTO TORNO CNC GANG TOOL
« en: 05 Septiembre 2014, 00:00 »
Ya que hoy me he escapado un poco del trabajo, cosas del calor aquí en alicante, os voy a subir un poco de info.

Me surge la necesidad de hacerme un mini torno cnc para piezas muy pequeñas, el Pinacho que hay en el taller, es demasiado y siempre esta con trabajo.

Pues me puse a buscar información, necesito que sea algo sencillo ya que las piezas no necesitan extrema precision de 0.0000000 ni nada por el estilo.

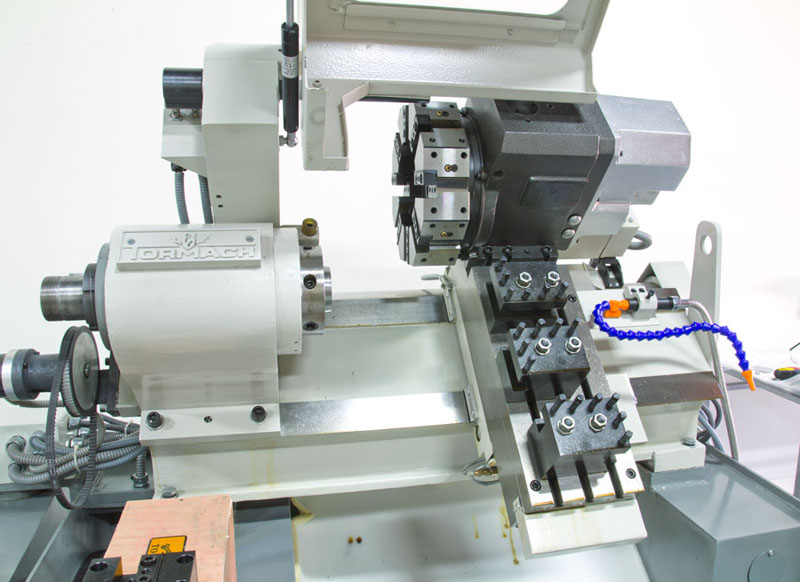

encontré muchas cosas como estas



pero no queria por ahora hacerme el plato, así que encontré esto y me puse a investigar, tornos que llevan las herramientas en bloque paralelo

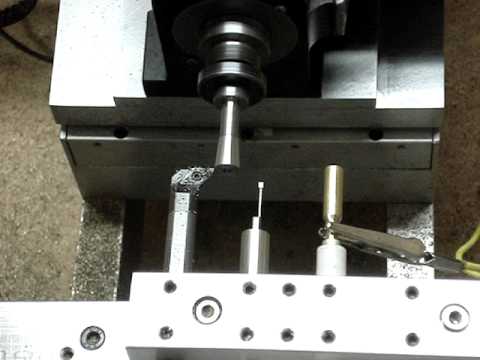

Me encontré con este señor en Youtube
http://youtu.be/JXVXmc-nz1s?list=UU44Nr4YheIaPXAlFaHN5NgA

Así que decidí hacerme algo así. Un torno con Pinza 5c en el cabezal, así si quiero, puedo poner un plato de 100 con pinza 5c


Después de todo el rollo, os dejo fotos del material que va llegando y de las piezas que voy generando

El cabezal hecho en Planchas de acero cortadas a laser de 8mm, rodamientos 55x100x27 y el husillo hecho a medida




Llego el material, guías THK HSR20R, Plachas de Aluminio de 25mm y algunas guías extra con unos patines Largos
Debo agradecer al foro, pues pude contactar con un usuario y llegamos a un acuerdo por una parte del material, las otra guias llegaron de fuera y con aduanas y todo, salio mas barato que lo que había visto aquí.


presetando todo, plancha base 250x850x25, plancha central 250x200x25 y plancha superior 200x500x25, donde se montara una mesa en T de acero de 20



Aquí presentando con una madera, creo que al final pondré una plancha de acero de 15mm cortada a laser, aun estoy haciendo los calculos


Todavía no he empezado con el, pero quería saber mas o menos como quedaría.

Acepto toda clase de criticas Constructivas, sugerencia y demás comentarios que ayuden a desarrollar este proyecto.

Saludos
