AVANCE AUTOMATICO EN X PARA BF20
« en: 05 Febrero 2015, 16:07 »
Hola a todos!!!

Siguiendo con la mejora de mi BF20, iniciada el año pasado cuando le instalé el DRO, he pensado en automatizar el avance del eje x. Basándome en el trabajo realizado por el compañero Montoro, he simplificado un pelín más el sistema, ya sabéis que me encantan las cosas sencillas, fáciles de fabricar y económicas.

Foto 1. Voy a provechar éste motor de 24v que tenía en casa de una puerta automática de garaje.


Foto 2: Empezando a mecanizar las placas de aluminio de 10 mm de grosor que serán el soporte del mecanismo.¡¡cómo va el cabezal de Canela!! y eso que aún no he probado las plaquitas para aluminio...


Foto 3: Estos son los piñones que voy a utilizar, son comerciales de módulo 1 y z24, el que va en el eje de la fresadora lleva chaveta, el otro llevará un tornillo prisionero y un plano en el eje del motor.

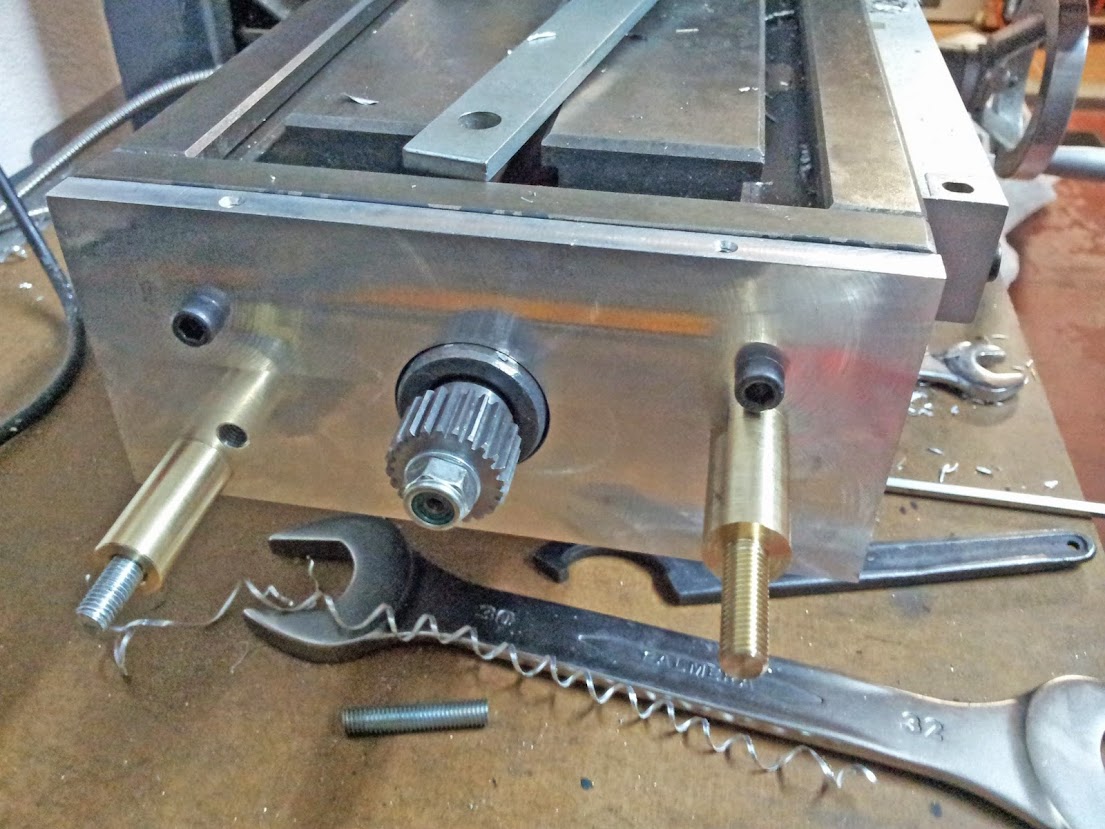

Foto 4: Y éstas son las piezas que forman el mecanismo.


Foto 5: El sistema es el siguiente, el tornillo de la izquierda hace de eje, de tal manera que cuando se afloje el tornillo de la derecha, el peso del motor hace que caiga unos milímetros hacia abajo y los engranajes se desengranen, para volver a engranar, basta con subir hacía arriba el motor y apretar la tuerca del eje derecho.


Foto 6: En esta vista se aprecia el coliso que lleva la placa del motor, para permitir el juego hacia arriba y hacia abajo.


Foto 7: El cuadro eléctrico, con la fuente de alimentación y el pwm para variar la velocidad del motor.Aún me queda instalar el conmutador para invertir el giro del motor y poco más. El avance lo he probado en vacío y funciona muy bien, a ver cómo se comporta con carga. Cuando esté terminado pondré algún video.


Un saludo.
