einhell cnc pacol by kankarrio

[bertx]

Va bien la cosa!
ya contarás qué tal el carro con el turcite, parece que esté prohibido no poner patines lineales hiwin

[kankarrio]

lo de poner patines lo pensé , pero es que es una obra faraonica y no tengo maquinas tan grandes para hacerlo bien y si me apuras conocimientos y por otra el torno es muy pequeño  y mis pretensiones con el cnc no son mas que un pasa ratos

a ver por el momento estoy usando para ver si se mueven bien los ejes  , todavia no tengo lista la electrónica un generador de pulsos y un driver de tb6560  de 3 A alimentado con un trasformador de 12v 1,5A osea una mierda pinchada en un palo . a 8 micropasos para el eje Z y 16 micropasos para el X (hay 60 mm de recorrido na mas no conviene ir rapido en las pruebas que la lio)

pues bien con esta mierda de circuito de pruebas y unos motores q se supone que son de 2A por el datasheet que encontre en su dia de unos 5cm de largo para que os hagais a la idea.  el eje Z va suave y si le hago fuerza me mueve el brazo y todo el torno , vamos que no logro pararlo  y lo mismo en el X, no se que tal se comportara mecanizando que ahi no tengo ni idea pero por el momento se mueve ligero y con fuerza

los driver que va llevar es unos mas modernos que y una fuente de 24v 20A asi que ya veremos

[kankarrio]

bueno seguimos con avances cableando el cuadro :

  [ You are not allowed to view attachments ]

y una pequeña prueba , que nadie se asuste que esto esta bien, solo era para comprobar que la pantalla encendia , falta de cablear y de empezar a configurar por eso el mensaje este

 [ You are not allowed to view attachments ]

para ser la primera vez que lo enciendo no esta nada mal  mañana espero meterle otro viaje y dejar el cableado listo

[ManArt CNC]

Hola compañero, aunque no este muy ducho en el tema electrónica,te recomiendo colocar filtro tipo hemi,pues te pueden evitar muchas interferencias, a no ser que tengas cables muy buenos y blindados.Y un trabajo excelente el de Pacol y Madmondi con este sistema.
Saludos.

[kankarrio]

el variador este ya tiene su propio filtro EMI , se supone, de todas maneras si veo que da problemas se pone otro a mayores, estoy usando en lo que se puede cable apantallado, a ver como avanza la semana

de momento me acaba de llegar la banda magnetica par las reglas digitales

[stylusptk]

   Un trabajo Fino Fino, sigue asi

   Cojo chocolate + churros y me quedo a ver como sigues

Salu2

[DominicZe]

Que chulo está quedando!!! cojo sitio también para seguir el proyecto!

[kankarrio]

Tengo que revisar unas soldaduras y unos Jumper me ha dicho mad, porq la táctil no está activa, mañana me pondré a ello que hoy ya no da para más el día... He integrado el display de las reglas  , aún queda bastante cableado que esto tiene más cables que una central nuclear

[kankarrio]

la foto no e muy buena pero bastara para ver como he montado el display de las reglas . mañana seguiremos y a ver si damos con la tecla de porque el táctil no funciona
no hay miedo , este proyecto tiene muchas soldaduras y componentes cualquier cosa se puede escapar pero acabara funcionando

 [ You are not allowed to view attachments ]

[kankarrio]

   Un trabajo Fino Fino, sigue asi

   Cojo chocolate + churros y me quedo a ver como sigues

Salu2

Chocolate churros y un vaso de orujo que no veas la que está callendo aquí.... Esto no es tenerife .

[kankarrio]

pues he repasado todas las soldaduras y los puentes de la pantalla están puestos como se indica , pero no consigo que me vaya la táctil  bueno ire avanzando en lo que me queda de conexiones y a ver si mad y pacol me pueden echar una mano, por si acaso me he ido comprando otra pantalla , total ya le habia pedido a mad una placa a mayores pa otro invento.... así que vamos ganando tiempo , si finalmente esta mal esta que no creo seguro que es algo que se me escapa, pues la que viene de repuesto y si esta bien pues para la placa nueva

[kankarrio]

como no doy con el fallo de la pantalla , he seguido con la parte mecanica

toca el turno al bastidor que sujetara toda la electrónica, unas horas de sierra , taladro, radial y soldador han dado para esto

planificamos con el ordenador y el boli un poco la jugada

  [ You are not allowed to view attachments ]

y tras unas horas y una mano de galvanizado en frio

 [ You are not allowed to view attachments ]


lo he fijado con cuatro tornillos M12 a la base del cumbre, y asi queda todo en bloque y no ando haciendo agujeros a la pared que ya esta como un queso de gruller

  [ You are not allowed to view attachments ]

por eso de esta forma tan curiosa

y esto queda asi

  [ You are not allowed to view attachments ]

la pantalla a la altura la cabeza y una pequeña balda para colocar utillajes, me hubiera gustado poner los manos como madmondi pero este torno es muy pequeñito y el delantal me robaba mucho espacio si le ponia los jog , pero bueno no esta mal donde estan puestos

[kankarrio]

bueno hoy me he animado a seguir con mi conversión a cnc, en este caso me decidí a mejorar la sujeción del motor de pasos del X :

un poco de mecanizado y trazado en un angulo de aluminio de 10mm de pared

  [ You are not allowed to view attachments ]

  [ You are not allowed to view attachments ]

  [ You are not allowed to view attachments ]

y luego a golpe de mandrinador le he hecho el encaje del motor, tiene una particularidad, que es ovalado (no exactamente , un circulo alargado) es la medida justa de la brida del motor nema pero alargado lo que me permite deslizar el motor para tensar la correa, que era el fallo del anterior montaje , que se hacia complicado tensar , y no quería recurrir a ningún tensor en tan poco espacio


  [ You are not allowed to view attachments ]


presentado en su sitio no queda nada mal pa mis estandares

  [ You are not allowed to view attachments ]

  [ You are not allowed to view attachments ]

queda sitio para poner un nema mas largo si fuera menester

la relacion de poleas es 1:1 y el husillo un 1204

lo peor lo que me queda por limpiar en la fresadora ...pa mañana que hoy hay que salir a aplaudir en un rato

  [ You are not allowed to view attachments ]

ya me llego la pantalla tft nueva , para el proximo golpe de animo ....

un saludo a todos

[el octavo pasajero]

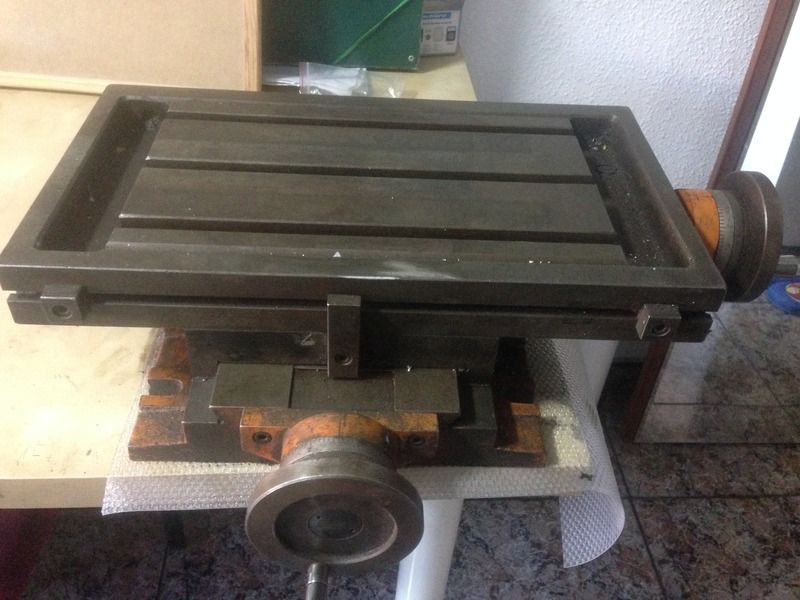

kankarrio, me parecio ver esa mordaza en aliexpres y no era cara, estás contento con ella?

[kankarrio]

para mis cosas va genial ... hace ya tiempo q la tengo , yo no tengo queja... ahora q no como de esto
