Plato portapinzas ER32 casero
« en: 09 Mayo 2015, 20:19 »
Hola a todos, continuo con mi cruzada de fabricarme el utillaje del torno que necesito para mis trabajillos, y llevaba tiempo queriendo tener un plato portapinzas, tanto para sujetar las fresas a la hora de hacer pequeños fresados en el torno, como para tornear pequeñas piezas de los instrumentos musicales en las que me viene bien un extra de precision. Sopese varios tamaños de pinza, pero la ER32 fue la que me convencio.

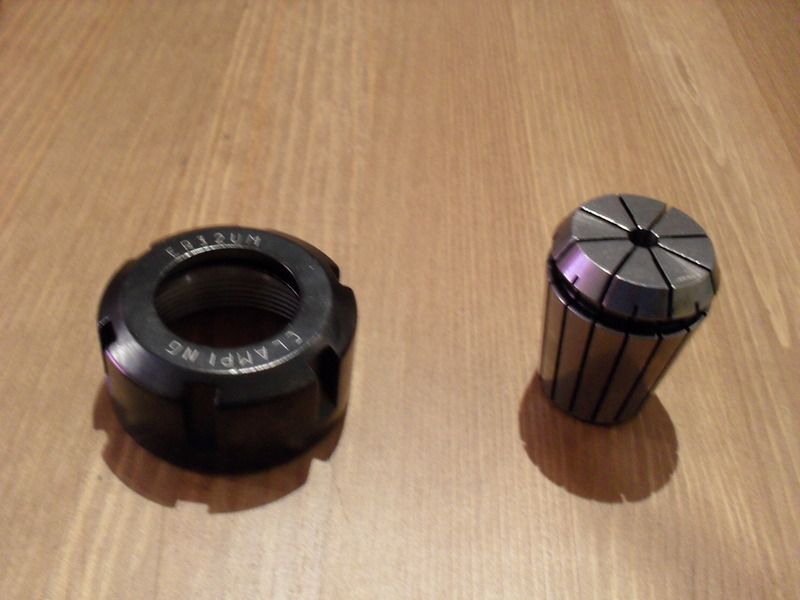

Antes de empezar el proyecto compre en ebay estos dos articulos, una tuerca Er32 y una pinza, tambien er32 en este caso de 6mm.



 El que sea de 6mm es solo por aprovechar las fresas de mango 6mm que tengo, pero podria haber sido cualquier otra. Para poder empezar el proyecto necesitaba tener ambas cosas de antemano y las pedi en ebay muy baratas, unos 8 euros cada una con gastos incluidos.

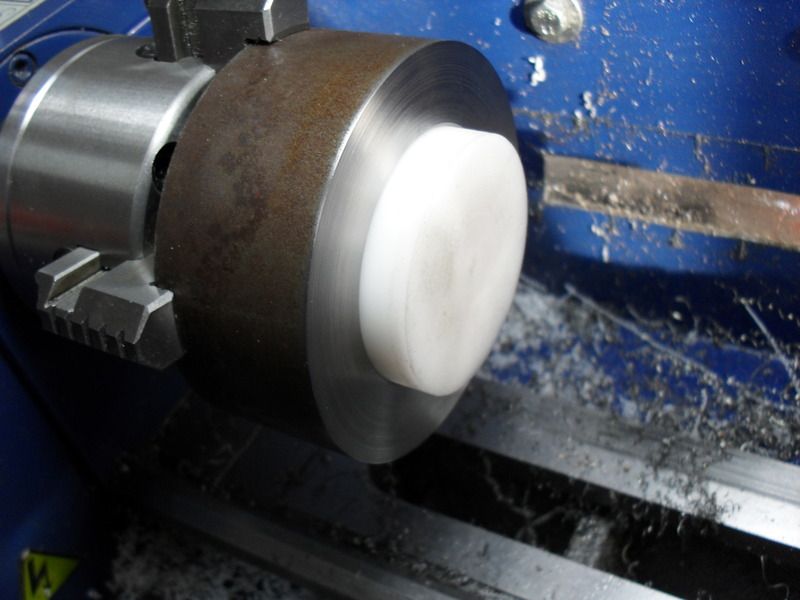

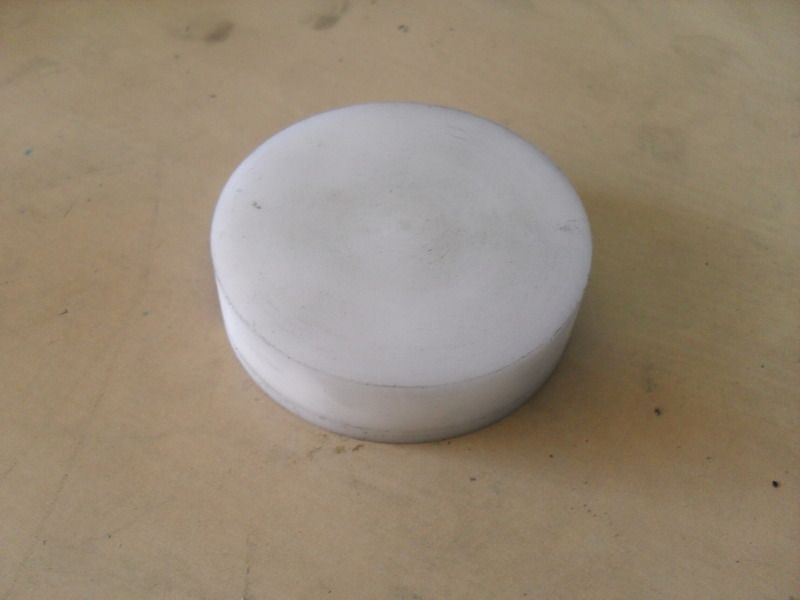

El proceso de construccion arranca con este disco de delrin de 55mm



Os explico para que sirve. El primer paso de mecanizado del tocho de acero es mandrinarle en hueco del registro del husillo. Para conseguir hacer el hueco perfecto para que encaje bien pero no tenga holguras no puedo ir probando, no puedo quitar el tocho, desmontar el plato de garras y probar, pues pierdo el centrado, asi que como hacerlo? Sencillo y ademas mato dos pajaros de un tiro. Mi nuevo plato de 4 garras indep encaja PERFECTO en el registro de mi torno, y ademas es de montaje frontal. Lo que he hecho es tornear (en el plato de 3 garras) este disco que encaja perfecto en el registro del plato de 4. Asi, con este disco de guia he podido mandrinar el registro en el tocho de acero hasta que el disco entraba perfecto, asi me aseguro que en registro encajara perfecto.





Por que he dicho que mataba dos pajaros de un tiro? Que pena no tener foto de esto. Como mi plato de 4 garras es de montaje frontal, lleva los agujeros de los tornillos pasantes. Enfrentando los registros del plato de 4 garras y del tocho ya mandrinado, usando entre medias el disco de delrin, se me quedan los agujeros centrados pasa marcarlos, taladrarlos y roscarlos. Asi queda pues la parte trasera del plato

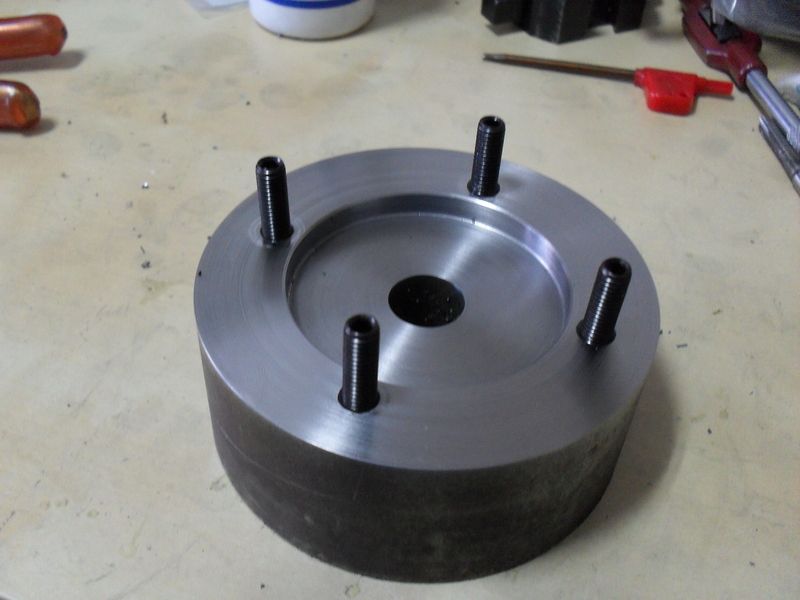

Ya esta listo para montarlo en el torno y mecanizarlo, pero aun no puedo hacerlo. Antes tengo que ajustar el carro inclinable con el angulo adecuado para mandrinar el alojamiento conico de la pinza, y aunque esa operacion es practicamente la ultima a realizar, tengo que poner el angulo antes pues el mecanizado se realizara sin quitar la pieza del torno, y para poner el angulo necesito el plato de garras. Con el sujeto una varilla de 6mm y en esta pongo la pinza. Con el relog comparador compruebo hasta que desplazando el carro, la lectura da 0.

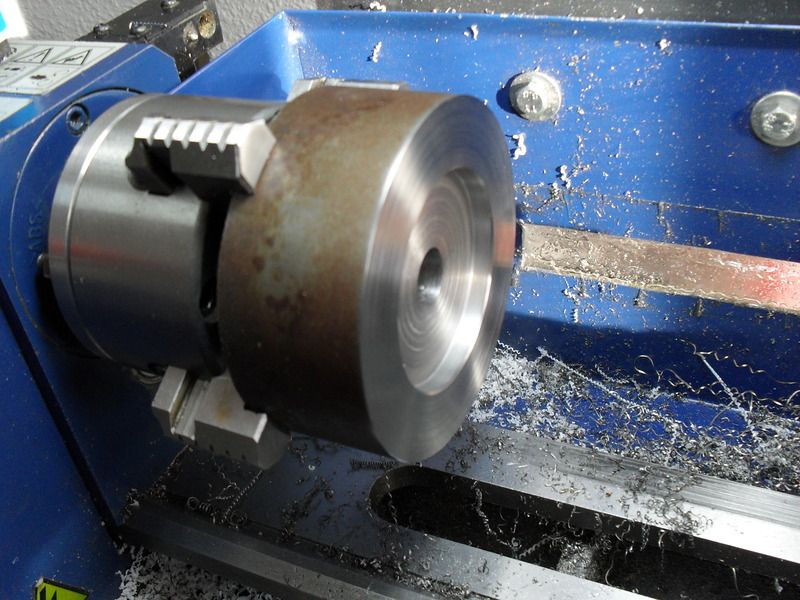

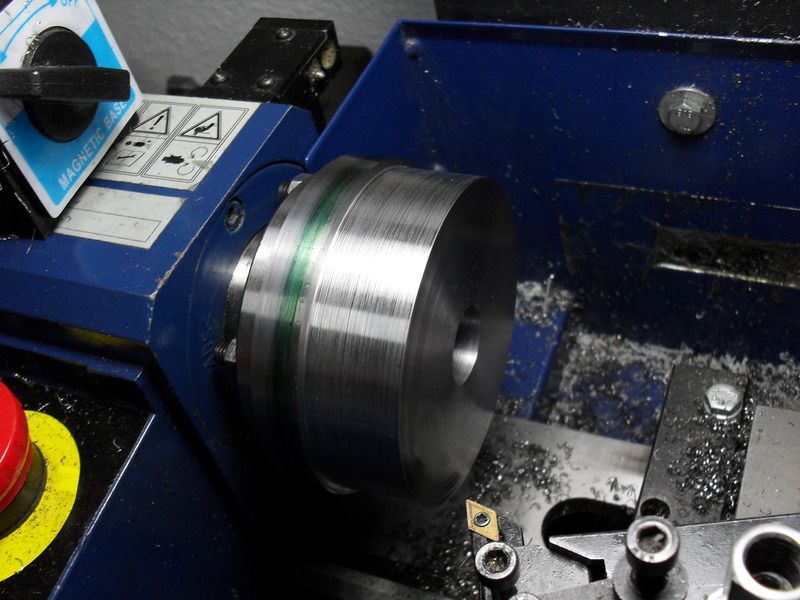

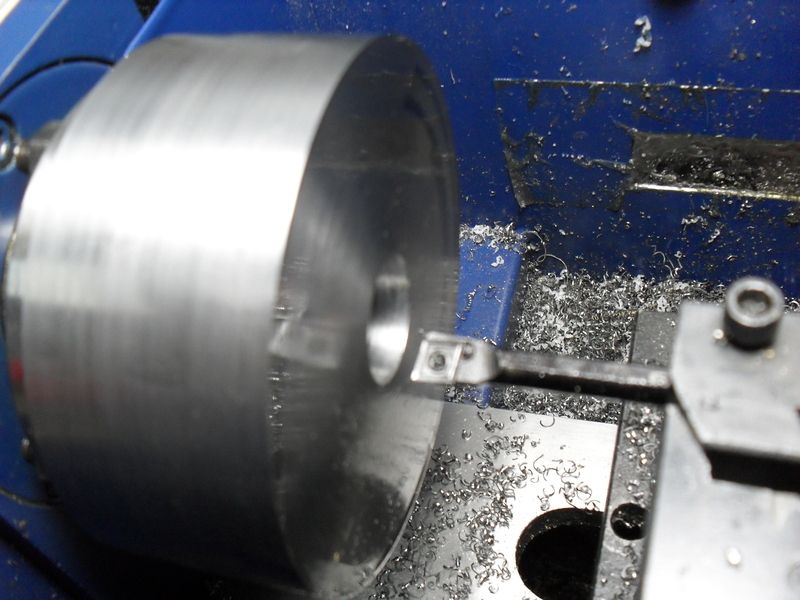

Ahora si puedo poner el tocho y mecanizar. Refrentar, taladrar, mandrinar y cilindrar...Cuanta viruta... Esta ha sido una ocasion perfecta para estrenar mi nueva barrita de mandrinar de 6mm de diametro con plaquita ccmt. El porta es chino, unos 13 euros, la plaquita Sandvik. Funciona genial




Esta es una de las operaciones de desbaste mas pesadas que he hecho.

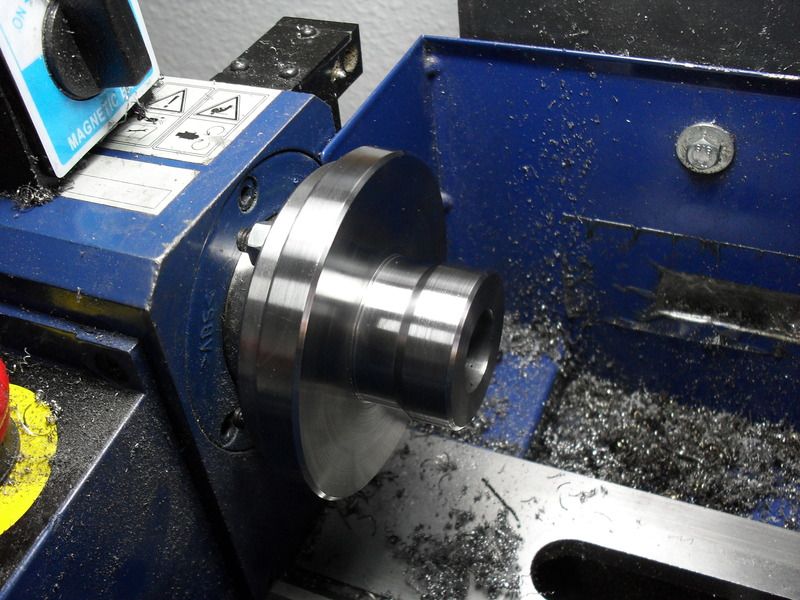

Asi queda preparada para roscar

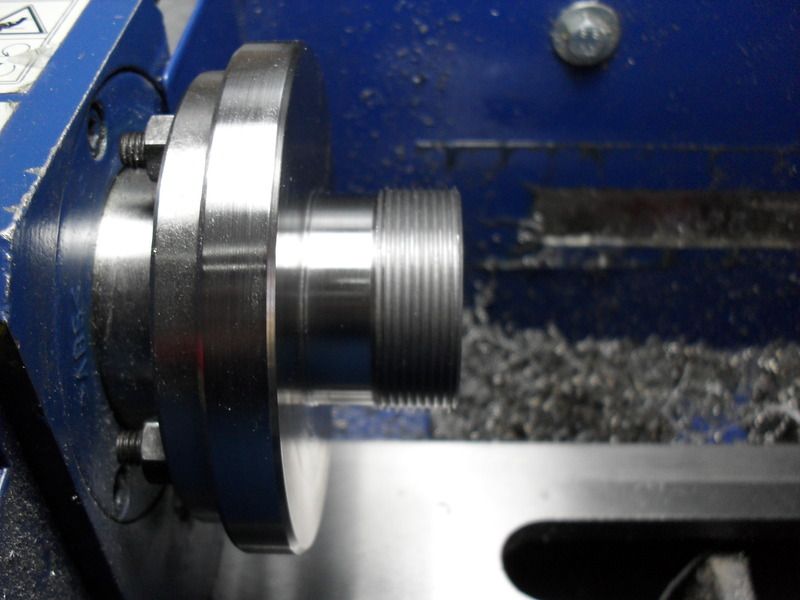

Y asi roscada, M40 x 1,5

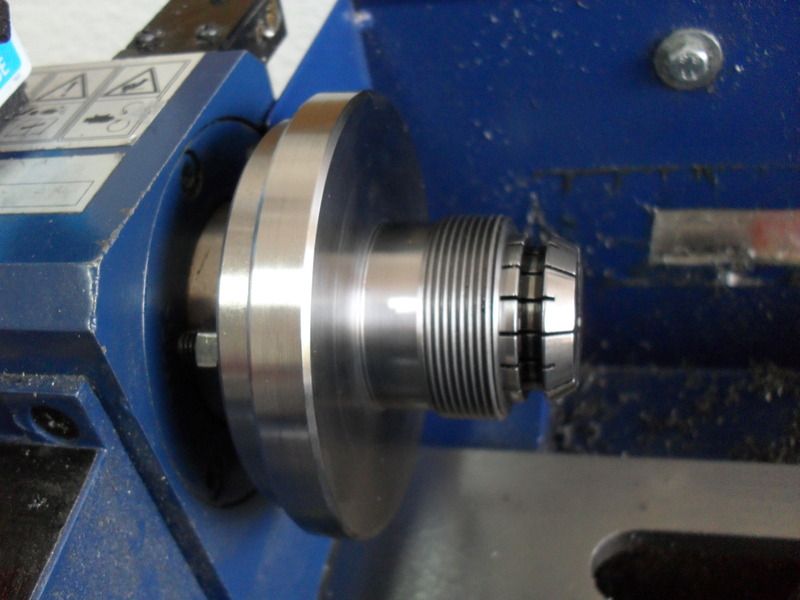

Ya casi solo queda mandrinar el cono donde va alojada la pinza, con el angulo fijado anteriormente, hasta que queda asi de metida



Ya quitado el plato del torno, he taladrado un orificio en en canto del cuerpo del plato, ( no tengo foto) para con una llave bloquearlo y poder aflojar y apretar la tuerca que sujeta la pinza. Podria usar la misma llave del plato de garras, pero me he hecho esta para no depender de la otra. El mango es plastico termoretractil de electricidad.

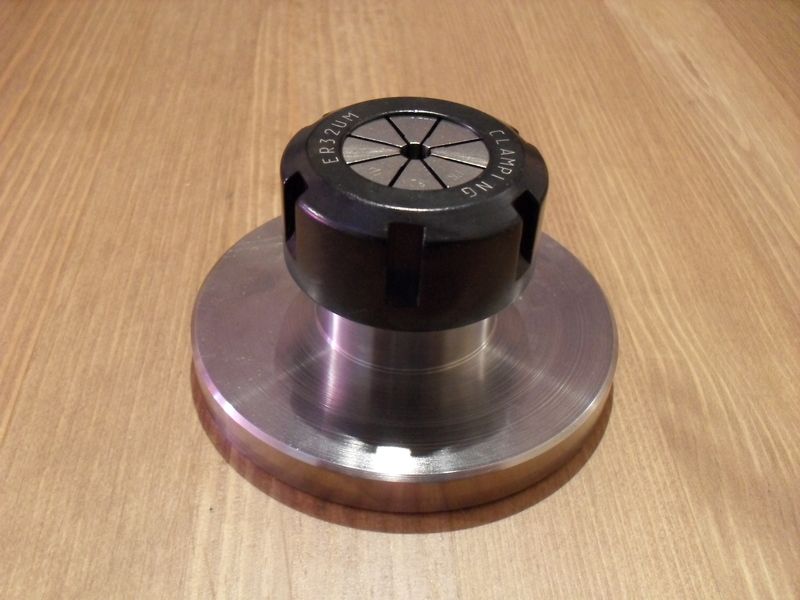

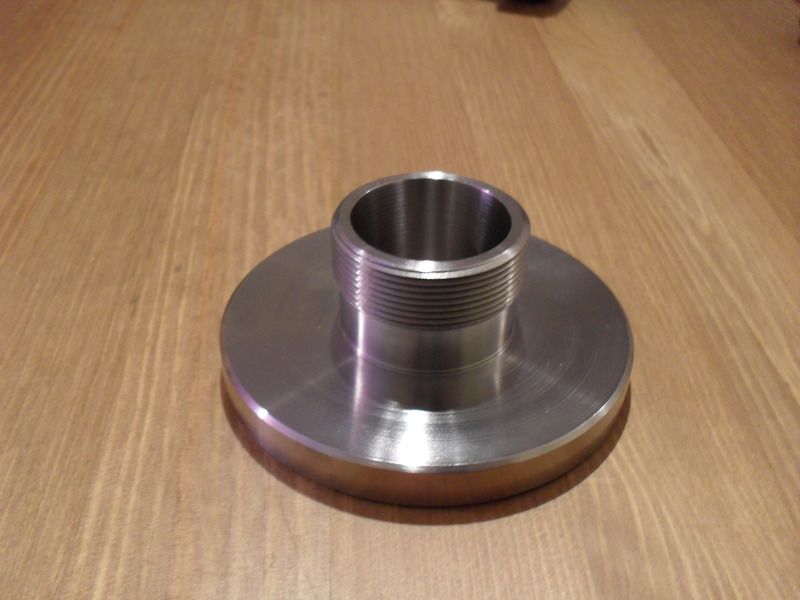

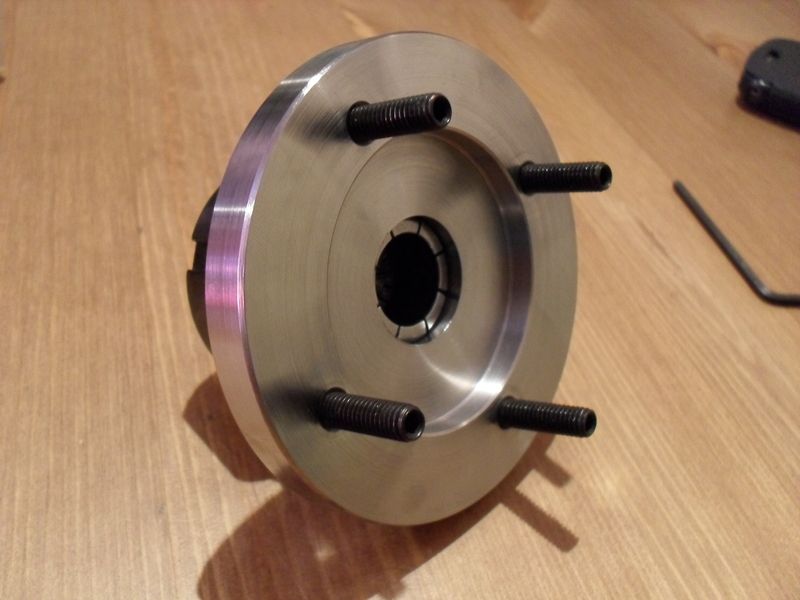

Y asi queda. El resultado es satisfactorio y las pruebas de centrado (despues de quitar y poner del torno) son excelentes. La aguja apenas se mueve, no puedo medir tanto pero calculo que es mas o menos media centesima (la unidad minima de mi relog), es decir, 0,005 aprox

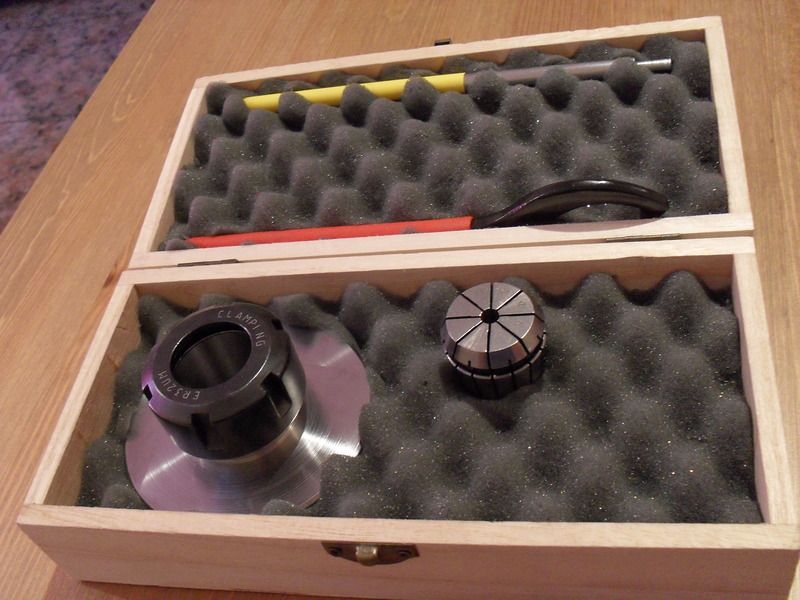

Y ya puestos pues me he currado una caja para guardar el plato y sus accesorios. De momento solo tengo una pinza, conforme vaya comprando ire agujereando y acomodandolas. Me caben 5...



Pues espero que os guste y os sea de utilidad si os animais a haceros uno.

Saludos!!
