Jeep Willy escala 1:12 Radio Control
« en: 06 Abril 2020, 23:52 »
   Buenas a todos, los que me conocen y los que leen mis post, saben que lo mio con el mundo del radio control, fue amor a primera vista, de hecho la necesidad de poder fresar hexagonos de 12mm en aluninio, me hizo conocer este magnifico foro hace años.
   Me he embarcado en un nuevo proyecto y me he propuesto hacer o modificar el mayor numero de piezas posible, para conseguir un juguetito, que se mueva de la forma mas real posible.

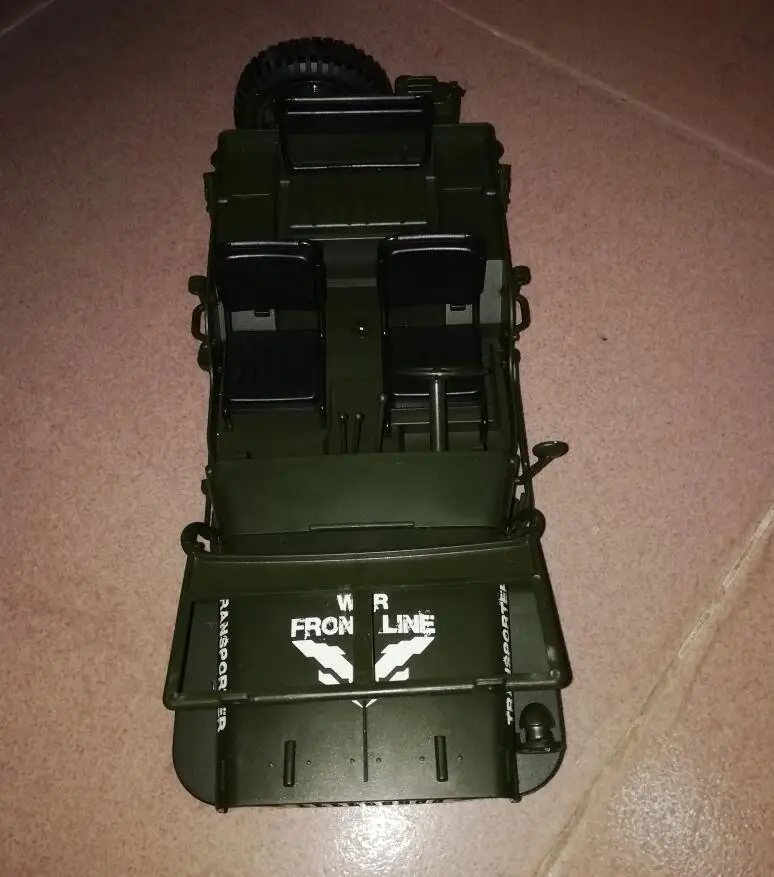

   La carroceria en cuestion es la de un Jeep Willys militar escala 1:12, que proviene de un juguete de Amazon y me gusto porque viene muy detallada, lo que mecanicamente es un mero juguete, yo diria que para niños de hasta 7 añitos, por lo que viendo la oportunidad de comprar solo la carroceria, asi lo hice  .bien



Salu2
