Torno cnc desde cero
« en: 30 Noviembre 2015, 20:06 »
Muy buenas compañeros.

Ni siquiera terminé mi cambiador automático de herramientas, que ya me fuí por la tangente y decidí empezar a construir mi torno cnc 100% casero. Desde hace rato llevo haciendo acopio de piezas varias para este proyecto, y he ido imaginando, ideando y desechando diferentes formas de acometer el proyecto.

Así que al final, la semana pasada me dí una vuelta por un almacén de hierros y husmeando conseguí un trozo ya cortado de tubo de 700 x 160 x 6mm que me va a venir como anillo al dedo para la base. Eso, junto a una plancha de acero de 5mm de 650 x 180mm (para ir teniendo para proyectos varios), me costó 16 euros - y yo que me devanaba los sesos pensando en hacer estructuras de aluminio, epoxy granito, etc! Ya veremos si es necesario rellenar luego la base y/o el cabezal con epoxy granito...

Bueno, vamos a los datos: el torno va a llevar unas guías lineales hsr25 de 450mm de largo en el eje z, y de 280mm en el eje x. En el cabezal va a llevar un plato de garras de 125mm, y el motor será un trifásico de 550w. Todo va a llevar husillos de bolas 1605 y motores paso a paso de 3Nm y 3.5A.

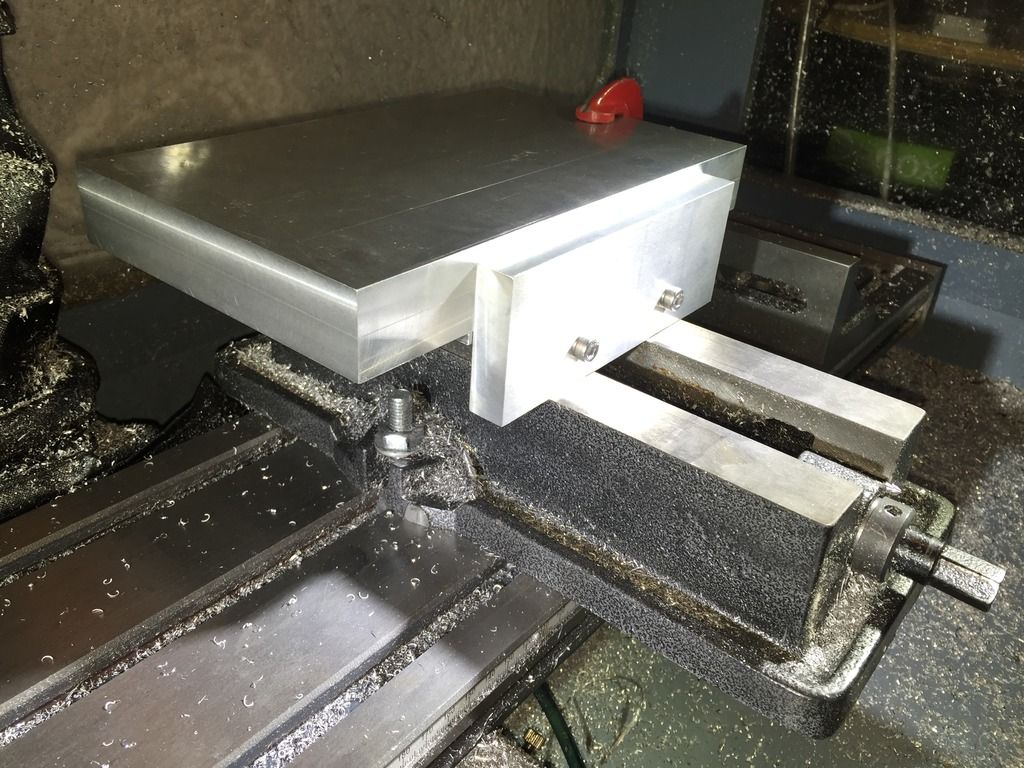

Pasando a las fotos, empecé por el cabezal, que es lo más delicado ya que tiene que estar perfectamente centrado. Aquí, con las planchas que van a formar la parte frontal y trasera del cabezal (aluminio de 15mm, igual que el espesor de los rodamientos 7206 B 2RS), dispuestas en sandwich para asegurar que todo quede 100% alineado. Para este trabajo, hice unas mordazas en aluminio de 20mm:

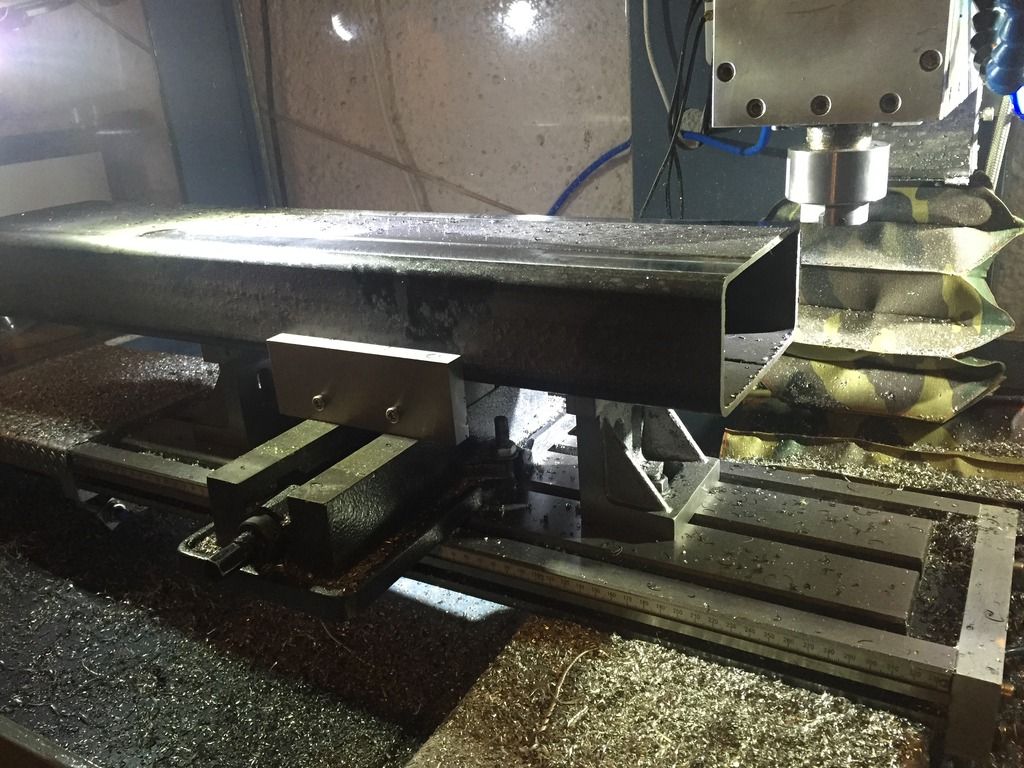

Aquí, el tubo que va a formar la base, en el que hubo que fresar superficies bien lisas para las guías lineales y para el cabezal. Véase cómo el tubo está soportado a cada lado sobre unos ángulos (y de paso se ve el fuelle que le hice a la fresadora, en camuflado, ahora que se lleva mucho  ;D):



Y aquí hay un vídeo corto del proceso:

https://youtu.be/Px07lIp01GY

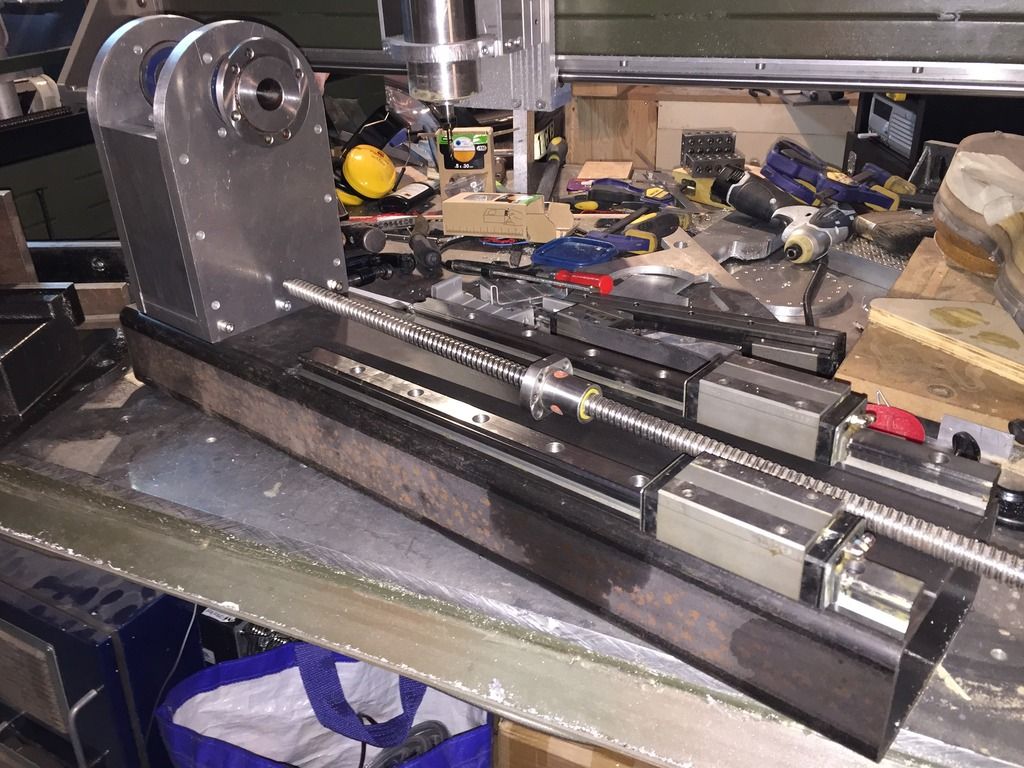

Montando algunos componentes para darnos una idea...

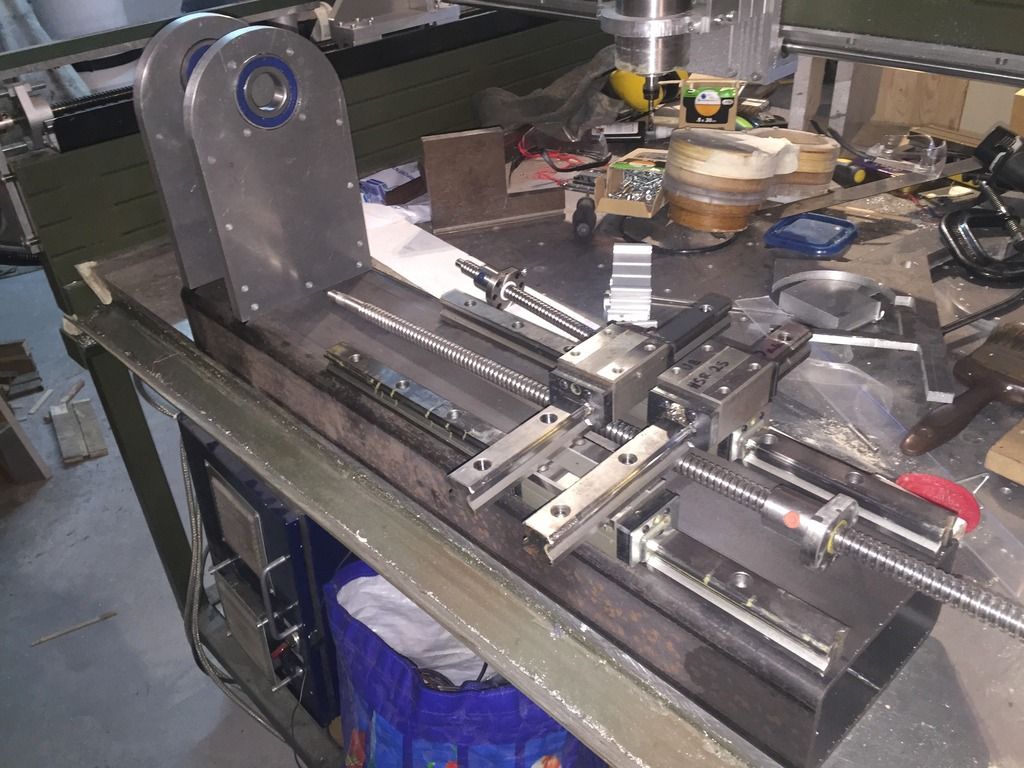

Y con el cabezal un poco más avanzado (lo que me costó embutir esos rodamientos y el husillo!):



Pronto más...
